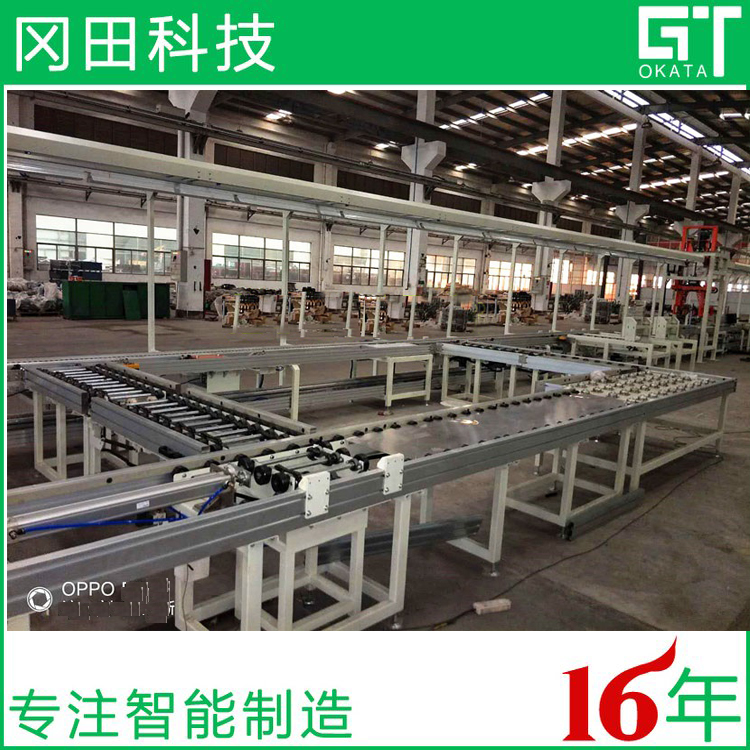

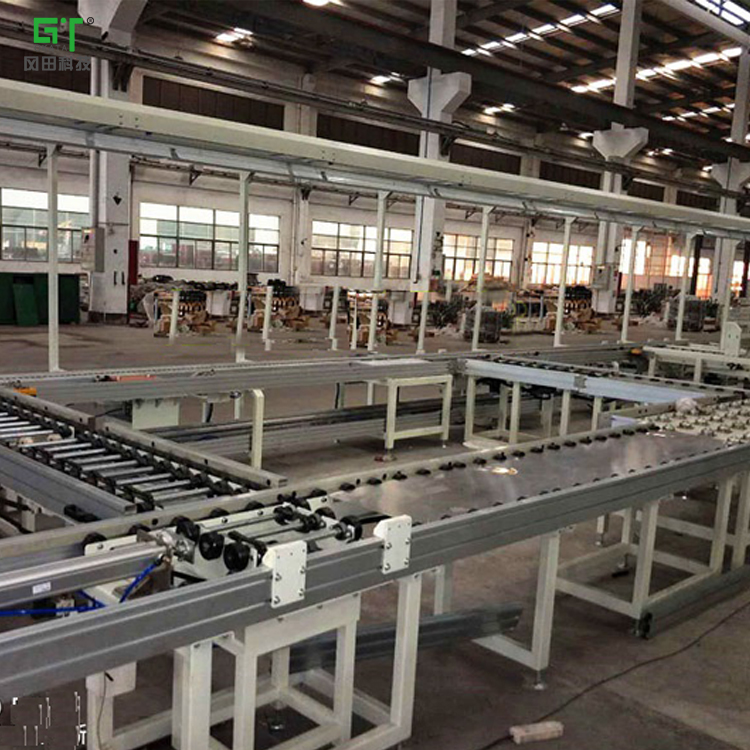

雙層倍速鏈輸送線說明：

1、 動力部分：上下層各設置一套動力，P=1.5kw電機（品牌：德產SEW或臺產城邦，減速比i=100）配變頻器，線速度5~15m/min可調，每段動力長度≤20米；

2、 輸送線導軌采用118×100倍速鏈專用國標鋁型材，表面電泳處理；

3、 鏈條：采用蘇州產尼龍差速鏈，T=38.1；

4、 機腳架：采用60×40×T2電泳鋁材制作，通過連接件固定輸送線導軌；

5、 阻擋器缸及電磁閥采用亞德客品牌；

6、 控制部分：OLC采用三菱，傳感器采用歐姆龍，交流接觸器采用施耐德，觸摸屏采用威綸，電控箱自制，其他電控元件采用施耐德/正泰。

7、 附件部分：

          ① 燈架采用40×80電泳鋁材；

          ② 燈通采用40×80專用鋁材；

          ③ SOP支架采用“H”形支架，每個工位配備一個亞克力工藝看板；

          ④ 照明采用飛利浦雙支帶罩LED燈；

          ⑤ 工具吊軌采用28×30專用吊軌鋁材，每個工位配備一個風批小車；

          ⑥ 氣管采用6分鍍鋅管，每個工位配備1個Y型快速接嘴；

          ⑦ 油水分離器采用亞德客品牌；

          ⑧ 線體前后及中間適當位置設置急停開關；

          ⑨ 體全線拉通導靜電線，并在每個工位設置靜電手環及靜電報警器。

頂升移載機說明：

1、 安裝底座采用T4鐵板折彎焊接制作，表面噴粉處理；

2、 升降動力采用亞德客標準氣缸；

3、 導向采用導柱+直線軸承組合；

4、 輸送動力為優質臺產電機，P=120W，i=25；

5、 輸送結構為滾輪+傳動軸+鏈輪組合。

接駁滾輪線說明：

1、 機架采用40*40鐵方通焊接制作，表面噴粉處理；

2、 輸送動力為優質臺產電機，P=120W，i=25；

3、 輸送結構為滾輪+傳動軸+鏈輪組合。

可翻轉接駁滾輪線說明：

1、 安裝底座采用40*40鐵方通焊接制作，表面噴粉處理；

2、 輸送動力為優質臺產電機，P=120W，i=25；

3、 輸送結構為滾輪+傳動軸+鏈輪組合；

4、 此段接駁滾輪線一端與接駁線固定，并安裝氣彈簧，保證另一端人工可以輕松抬起。

工裝板說明：

材質采用T15 Q235，表面發黑處理，工裝板上安裝定位治具，前后安裝防撞膠墊。

工作原理及流程：

1、測試不合格的產品在測試段末端經頂升移載機輸送至接駁滾輪線上；

2、無動力滾輪線上的頂升移載機與接駁滾輪線同時動作，將工裝輸送至無動力滾輪線上；

3、氣缸推手動作，將位于頂升移載位的產品推離，保證頂升移載機可再次接駁待返修產品；

4、人工將工裝從無動力滾輪線拉動至無動力牛眼臺進行返修作業；

5、完成返修后，人工將產品推至出口位接駁滾輪線，產品經接駁滾輪線→頂升移載機返回到主線；

6、產品返回主線后再次通過測試段進行測試。
